Diagrames de Venn

De Wikisofia


Mètode gràfic, ideat pel lògic anglès John Venn, que permet representar les relacions de classe existents entre els termes dels enunciats categòrics i solucionar, d'una manera fàcil i intuïtiu, la validesa dels raonaments sil·logístics.

Diagrames

Un rectangle representa l'univers del discurs, O, i un cercle a l'interior de l'univers representa una classe o un terme, que s'afirma en aquest univers, determinant dues zones: la zona interior del cercle, en què estan, o poden estar, els elements d'aquesta classe, i la zona exterior al cercle on estan els elements de la classe complement:


Un cercle pot estar simplement dibuixat, o afirmat, ratllat o acolorit, això és buit d'elements, i altres pot intersecar amb un altre cercle, representant d'aquesta manera un enunciat categòric. En aquest cas, s'assignen lletres majúscules S,P,Q..., a cada cercle; les lletres representen classes o termes:


La representació de dos cercles intersecantes determina la creació de quatre tipus de zones:


La zona 1: on estan els elements de S, però no de P.

La zona 2: on estan els elements de S i P.

La zona 3: on estan els elements de P, però no de S.

Lazona 4: on estan els elements que no són ni S ni P.

___________________________________________________________________________________

Representació gràfica d'enunciats categòrics


L'enunciat categòric universal afirmatiu, de tipus A, per exemple, «Tots els homes són iguals», es representa mitjançant la intersecció de dos cercles, buidant (rayando o acolorint) la zona corresponent a .


on l'enunciat «Tots els homes són iguals» ha d'interpretar-se com «Res que sigui home no és igual», o «No hi ha S que no sigui P».

___________________________________________________________________________________


L'enunciat categòric universal negatiu, de tipus I, com per exemple, «Cap home és immortal», es representa buidant (rayando o acolorint) la zona d'intersecció corresponent a SP = 0.


on l'enunciat «Cap home és immortal» ha de llegir-se com «Res és home i immortal a un temps», o «No hi ha S i P a un temps».

___________________________________________________________________________________


L'enunciat categòric particular afirmatiu, de tipus I, per exemple, «Alguns homes són savis», es representa afirmant que la zona d'intersecció de S i P no és buida: que existeix, almenys, un element d'aquesta, que dibuixem marcant amb una X.


de manera que l'enunciat «Alguns homes són savis» ha de llegir-se com «Hi ha homes que són savis», o «Hi ha S i P a un temps».

___________________________________________________________________________________


L'enunciat categòric particular negatiu, de tipus O, per exemple, «Alguns homes no són lliures», es representa afirmant que no és buida la zona formada pels elements que són S i no P a un temps: que en tal zona existeix almenys un element d'aquesta, que dibuixem marcant amb una X.


de manera que l'enunciat «Alguns homes no són lliures» es llegeix com «Hi ha homes que no són lliures», o «Hi ha S i no P a un temps»

___________________________________________________________________________________

Exemples

[math]\displaystyle{ \alpha \cap \overline{\beta}= 0 }[/math]

Tot S és P


Cap S és P

[math]\displaystyle{ \alpha \cap \beta= 0 }[/math]


Algun S és P

[math]\displaystyle{ \alpha \cap \beta \neq 0 }[/math]


Algun S no és P

[math]\displaystyle{ \alpha \cap \overline{\beta} \neq 0 }[/math]


___________________________________________________________________________________

Representació gràfica dels sil·logismes

En els raonaments sil·logístics els enunciats components són tres, per tant l'univers queda dibuixat de la següent manera:


Els tres cercles corresponents als termes, S, P i M, delimiten vuit zones que representen la seva extensió: quatre zones d'intersecció i quatre zones de no intersecció. Cada enunciat del sil·logisme, sigui premissa o conclusió, afirma alguna cosa sobre algunes d'aquestes zones.

Es considera vàlid aquell sil·logisme en què ocorre que, en dibuixar les premisses, queda ja dibuixada la conclusió.

___________________________________________________________________________________

Exemple:

Sigui el següent sil·logisme:

Els remugants són herbívors
Les girafes són remugants
_____________________________
Les girafes són herbívores

Per a comprovar la seva validesa:

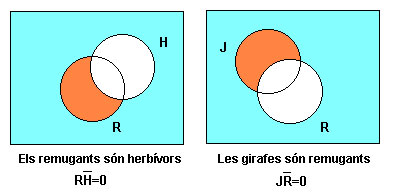

(1) dibuixar successivament ambdues premisses sobre el mateix univers:


de manera que constitueixin un sol diagrama:


(2) Comprovar que la conclusió queda ja dibuixada en el diagrama de les premisses:


Vegeu exemples.

___________________________________________________________________________________

De la mateixa manera, amb igual mètode és possible comprovar gràficament la invalidesa d'alguns raonaments sil·logístics. Vegeu exemple.
